丙綸纖維束在生物濾池上的應用
發布時間:2020-04-11來源:本站瀏覽次數:1994
發明**:
申請公布號
(43)申請公布日
(21)申請?zhí)?201610076280.3
(22)申請日 2016.02.03
(71)申請人江西省三余環保節能科技有限公司
地址336600 江西省新余市分宜縣昌山北路
江西省三余環保節能科技有限公司
(72)發明人程軻
(74)**代理機構寧波市鄞州甬致**代理事
務所( 普通合伙) 33228
代理人代忠炯
(54) 發明名稱
一種用于污水處理的丙綸纖維束生物反應裝置
(57) 摘要
本發明公開了一種用于污水處理的丙綸纖維束生物反應裝置,包括反應室以及設置在該反應室內的丙綸纖維束,其特征在于:所述反應室的上部設有污水口,所述反應室內上下分別布置有**濾層和第二濾層,所述纖維束的一端與**濾層連接,所述丙綸纖維束的另一端與第二濾層連接,所述丙綸纖維束表面附著有用于污水處理的生物菌種,所述反應室上連接有一使得**濾層和/ 或第二濾層作上下運動的提升元件,所述第二濾層的下方布置有曝氣管網,所述反應室的底部布置有集水反洗管網,所述反應室外還設置有與集水反洗管網相通的清水管和反洗管,該反洗管與一反洗水泵相通,在清水管上設置有產水控制閥,在反洗管上設置有反洗控制閥。

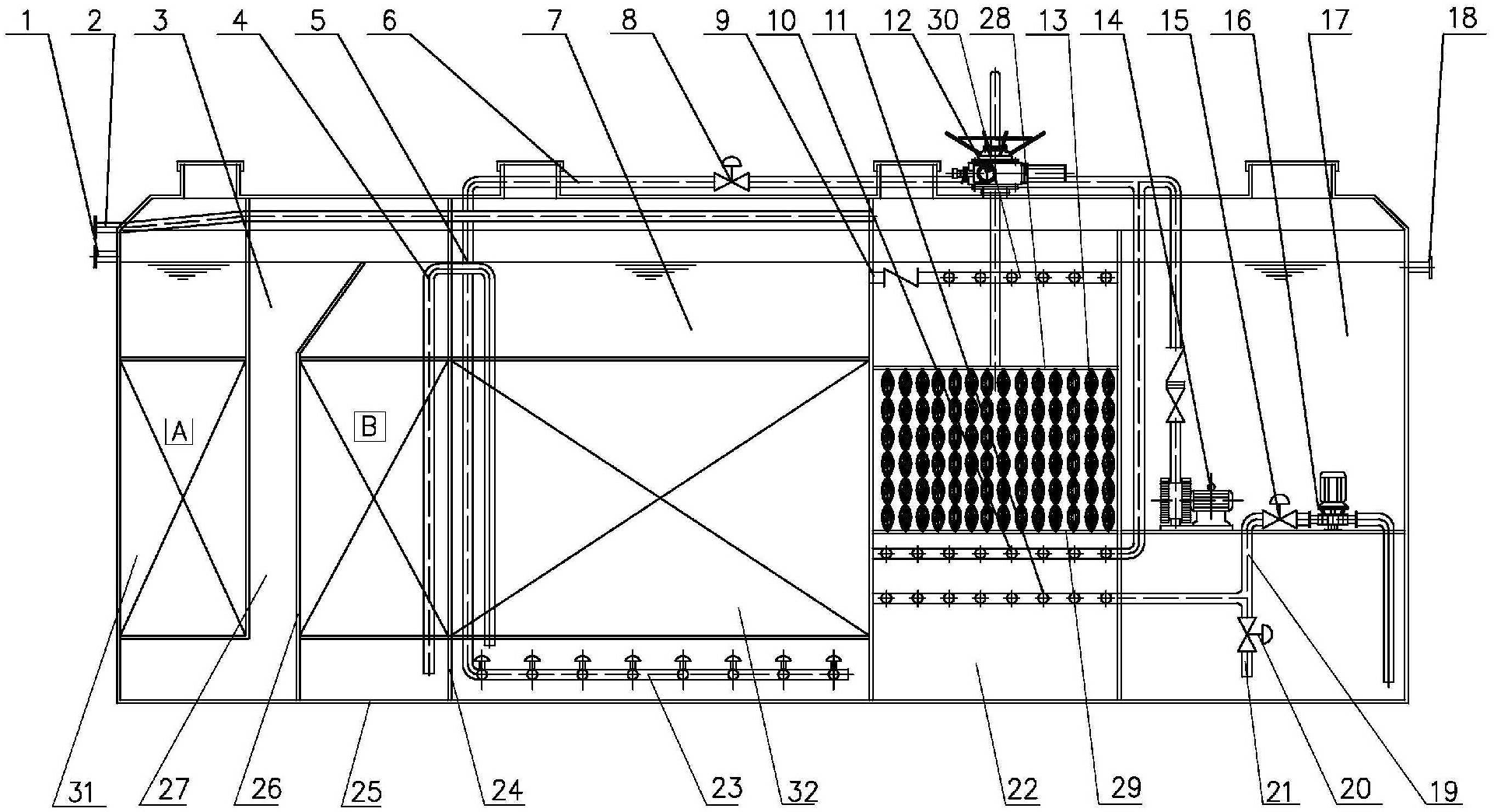

1 .一種用于污水處理的丙綸纖維束生物反應裝置,包括反應室以及設置在該反應室內的丙綸纖維束( 13 ),其特征在于:所述反應室的上部設有污水口( 9 ),所述反應室內上下分別布置有**濾層( 28 )和第二濾層( 29 ),所述丙綸纖維束( 13 )的一端與**濾層( 28 )連接,所述丙綸纖維束( 13 )的另一端與第二濾層( 29 )連接,所述丙綸纖維束( 13 )表面附著有用于污水處理的生物菌種,所述反應室上連接有一使得**濾層( 28 )和/或第二濾層( 29 )作上下運動的提升元件,所述第二濾層( 29 )的下方布置有曝氣管網( 10 ),組成該曝氣管網( 10 )的曝氣管上開設有向上開口的曝氣孔,所述曝氣管網( 10 )與一曝氣機( 14 )相連接,所述反應室的底部布置有集水反洗管網( 11 ),組成該集水反洗管網( 11 )的集水反洗管上開有通孔,所述反應室外還設置有與集水反洗管網( 11 )相通的清水管( 21 )和反洗管( 19 ),該反洗管( 19 )與一反洗水泵( 16 )相通,在清水管( 21 )上設置有產水控制閥( 20 ),在反洗管( 19 )上設置有反洗控制閥(15 )。
2 .根據權利要求1所述的用于污水處理的丙綸纖維束生物反應裝置,其特征在于:所述**濾層( 28 )和第二濾層( 29 )分別為濾板或者柵網。
3 .根據權利要求1所述的用于污水處理的丙綸纖維束生物反應裝置,其特征在于:所述反應室內位于**濾層( 28 )的上部布置有污水管網( 30 ),組成該污水管網( 30 )的污水管上開設有污水孔,所述污水管網( 30 )與所述污水口( 9 )相通。
4 .根據權利要求1所述的用于污水處理的丙綸纖維束生物反應裝置,其特征在于:所述提升元件為一提升機( 30 ),該提升機( 30 )設置在反應室的頂部,提升機( 30 )具有一能夠上下升降的提升軸,該提升軸與**濾層( 28 )連接。
5 .根據權利要求1所述的用于污水處理的丙綸纖維束生物反應裝置,其特征在于:所述曝氣管網和集水反洗管網陣列布置。
6 .根據權利要求1至5任一項所述的用于污水處理的丙綸纖維束生物反應裝置,其特征在于:所述丙綸纖維束(13 )為首尾相連的短纖維束連接而成。
一種用于污水處理的丙綸纖維束生物反應裝置
技術領域
[0001] 本發明涉及一種污水處理裝置,尤其涉及一種用于污水處理的纖維束生物反應裝置。
背景技術
[0002] 隨著污水處理技術的不斷發展,污水處理技術日益成熟,目前比較成熟的污水處理工藝有A/O+沉淀工藝和MBR膜工藝,其中,A/O工藝法也叫厭氧好氧工藝法,主要用于水處理方面,A就是厭氧段,主要用于脫氮除磷,O就是好氧段,主要用于去除水中的有機物;MBR又稱膜生物反應器,是一種由活性污泥法與膜分離技術相結合的新型水處理技術。[0003] 另外,隨著污水處理水平的進一步發展,出現了一種纖維束過濾器,其采用纖維束作為填料,纖維束填料采用高分子纖維束作為過濾材料,單絲直徑可達幾十微米到幾微米,屬于微米級過濾材料(砂濾器屬于毫米級),具有巨大的比表面積,對水中的顆粒的截留和吸附能力有極大的提高。
[0004] 例如,公告號為CN 101862556 B的中國發明**公開了《纖維束過濾器》,包括殼體、與**控制裝置連接的活動板、固定板及若干個纖維束濾層,所述殼體上部設有進水管,所述活動板和固定板分別安裝于殼體內的上、下部,所述纖維束濾層固定在固定板和活動板之間,所述殼體頂部設有排氣管,所述殼體底部設有排污管,其中所述殼體內腔中部設有一濾水腔,所述濾水腔為封閉的空心柱體腔,所述纖維束濾層貼設于濾水腔外表面,與所述纖維束濾層貼合的濾水腔表面設有若干個濾水孔,所述纖維束濾層外側安裝有與纖維束濾層外表面貼合且面積相適應的活動濾板,所述活動濾板上設有若干個濾孔,所述活動濾板與第二控制裝置連接,所述濾水腔上設有出水管,所述出水管穿過殼體表面。然而,該發
明**中纖維束只具有吸附過濾作用,并未有生物降解的功能,同時,在纖維束過濾器長時間使用后,纖維束上就會殘留大量污染物,從而影響纖維束污水處理的功能,現有纖維束污水處理裝置中也并未公開有關能夠?qū)w維束進行定時清理的技術。
發明內容
[0005] 本發明要解決的技術問題是針對現有技術的現狀,提供一種丙綸纖維束生物反應一體化污水處理設備,提高了纖維束對污水處理的能力,實現便于對纖維束進行清理,保證了纖維束長效的污水處理功能。
[0006] 本發明解決上述技術問題所采用的技術方案為:一種用于污水處理的纖維束生物反應裝置,包括反應室以及設置在該反應室內的纖維束,其特征在于:所述反應室的上部設有污水口,所述反應室內上下分別布置有**濾層和第二濾層,所述纖維束的一端與**濾層連接,所述纖維束的另一端與第二濾層連接,所述丙綸纖維束表面附著有用于污水處理的生物菌種,所述反應室上連接有一使得**濾層和/或第二濾層作上下運動的提升元件,所述第二濾層的下方布置有曝氣管網,組成該曝氣管網的曝氣管上開設有向上開口的曝氣孔,所述曝氣管網與一曝氣機相連接,所述反應室的底部布置有集水反洗管網,組成該集水反洗管網的集水反洗管上開有通孔,所述反應室外還設置有與集水反洗管網相通的清水管
和反洗管,該反洗管與一反洗水泵相通,在清水管上設置有產水控制閥,在反洗管上設置有反洗控制閥。
[0007] 優選地,所述纖維束為首尾相連的短纖維束連接而成。
[0008] 優選地,所述**濾層和第二濾層分別為濾板或者柵網,其中,濾板可以為在平板上開設多個濾孔的方式制成,柵網可以為鋼絲通過相互纏繞形成。
[0009] 優選地,所述曝氣管網和集水反洗管網陣列布置。
[0010] 再改進,為了實現污水能夠均勻緩慢地散向**濾層上,保證各個丙綸纖維束能夠均勻地接觸污水,所述反應室內位于**濾層的上部布置有污水管網,組成該污水管網的污水管上開設有污水孔,所述污水管網與所述污水口相通。
[0011] 進一步地,所述提升元件為一提升機,該提升機設置在反應室的頂部,提升機具有一能夠上下升降的提升軸,該提升軸與**濾層連接。
[0012] 與現有技術相比,由于本發明的優點在于:在污水處理過程中,在**濾層和第二濾層相互靠攏,纖維束被壓縮形成過濾填料,同時活性菌種在纖維束表面生產生物膜,在曝氣管網的曝氣作用,實現了纖維束對污水的過濾吸附以及生物降解的作用,提高了纖維束的污水處理能力;另外,纖維束污水處理一段時間后,當需要對纖維束進行清理時,**濾層和第二濾層相互分開,纖維束被拉直,此時,產水控制閥關閉,反洗控制閥打開,在反洗水泵的作用下,集水反洗管網向上噴射清水,同時,曝氣機工作,曝氣管網的曝氣孔上配射出大量的空氣,這些空氣推送集水反洗管網產生的水沖洗纖維束,實現了對纖維束的水氣混合洗,大大提高了清洗效果,清洗后產生的污水,在空氣流的作用下,從反應室上部的污水
口排出,保證了反應室底部的清潔,同時保證了丙綸纖維束長效的污水處理功能。
